變頻器用進線（輸入）電抗器

變頻器專用進線電抗器，是依靠線圈的感抗來阻礙電流變化的電器，抑制變頻器產生的高次諧波，其通常串聯于變頻器進線端和電源之間，并因此而得名。

2變頻器專用進線電抗器，具有如下功能：

1、限制變流器換相時電網側的電壓降；

2、抑制變頻器整流過程中產生的高頻諧波以及并聯變流器組的解耦；

3、限制電網電壓的跳躍；

4、減小電網系統操作時所產生的電流沖擊；

5、提供變頻自動化系統的功率因數；

3結構特點

1、常見的變頻器專用進線電抗器，一般都是鐵芯干式；

2、變頻器專用進線電抗器的鐵芯，采用優質低損耗進口冷軋硅鋼片，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗器氣隙在運行過程中不發生變化；

3、變頻器專用進線電抗器的線圈，采用H級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，且有極佳的美感且有較好的散熱性能；

4、變頻器專用進線電抗器的芯柱部分緊固件，采用無磁性材料，減少運行時的渦流發熱現象；

5、變頻器專用進線電抗器的外露部件，均采取了防腐蝕處理，引出端子采用鍍錫銅管端子；

6、變頻器專用進線電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。

4生產工藝流程

變頻器專用進線電抗器的生產過程，是需要先把變頻器專用進線電抗器的線圈和鐵芯組裝成一體，然后經過預烘→真空浸漆→熱烘固化這一工藝流程。

變頻器專用進線電抗器采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地?zé)o噪音地運行。

5適用場合

變頻器專用進線電抗器主要應用于工業/工廠自動化控制系統中，安裝在變頻調速器與電網電源之間，用于抑制變頻調速器等產生的浪涌電壓和電流，最大限度的衰減系統中的高次諧波及畸變諧波。

6技術參數

絕緣結構：干式電抗器

有無鐵心：鐵心式電抗器

繞組型式：箔繞

產品認證：CE

規格型號：SATONS

用 途：進線電抗器

額定電流：10～1000(A)

系統額定電壓：0.4(KV)

變頻器專用出線電抗器，是依靠線圈的感抗來阻礙電流變化的電器，抑制變頻器產生的高次諧波，其通常串聯于變頻器出線端和負載之間，并因此而得名。

產品介紹：

交流輸入電抗器產品概述：

交流輸入電抗器限制以諧波形式出現的電路反饋。它們還可以降低因?yàn)檗D(zhuǎn)換直流連接電容器中的輸入整流器而導致的交流電流及其頻率。

此類電抗器有兩種：

電抗器基準壓降 UD= 2%，用于無饋電單元的變頻器的操作。

電抗器基準壓降 UD= 4%，用于帶饋電單元的變頻器和自動變壓器的操作，也用于 uK 小于 1% 的系統的操作。

交流輸入電抗器性能特點：

鐵芯采用優質硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵軛緊密粘接起來，鐵芯端面采用高品質防銹漆噴涂工藝，解決了電抗器鐵芯表面生銹問題。在運行中大大減小了噪音和振動。

電抗器均采用真空浸漆工藝，經高溫?zé)岷婀袒＞€(xiàn)圈有良好的絕緣性能，整體機械強度高，防潮性能好

線圈采用F、H級絕緣系統，大大提高了長期運行的可靠性。

溫升低，損耗小，成本低，綜合利用率高。

體積小，重量輕，占用空間小，便于安裝。

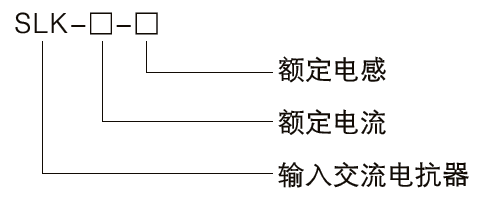

交流輸入電抗器型號含義：

交流輸入電抗器產品介紹：

◆ 電源對其它設備有明顯的干擾（干擾、過壓）

◆ 電源相間電壓不平衡＞額定電壓的2.0%

◆ 阻抗極低的線路（動力變壓器為變頻器額定值的10倍多）

◆ 在一條線路上為減小線電流而安裝的大量變頻器

◆ 使用cosφ（功率因數）校正電容或功率因數校正單元

交流輸入電抗器技術參數：

1、額定工作電壓： 380V/50Hz或660V/50Hz

2、額定工作電流：5A至1600A@40℃

3、抗電強度： 鐵芯－繞組 3500VAC/50Hz/10mA/10s無飛弧擊穿

4、絕緣電阻： 1000VDC絕緣阻值≥100MV

5、電抗器噪音：  小于65dB

6、防護等級： IP00

7、絕緣等級： F級以上

8、產品執行標準： IEC289:1987電抗器
