變頻器用出線（輸出）電抗器

輸出電抗器

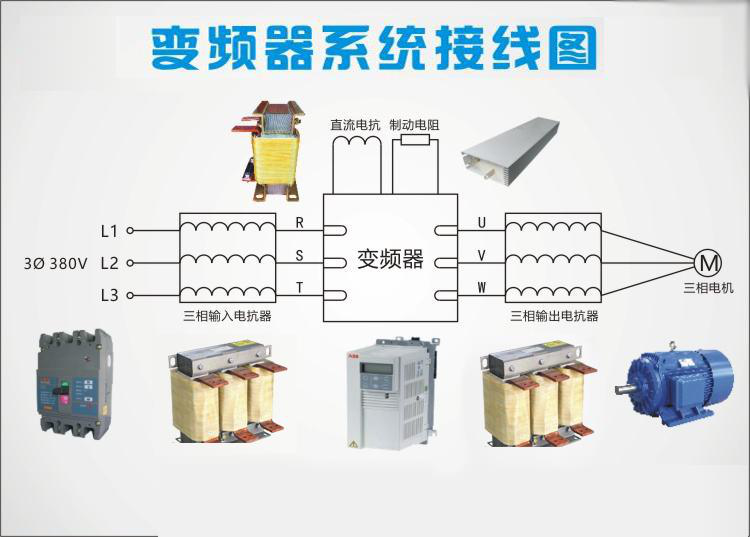

交流輸出電抗器用于變頻器的負載側，電機電流流經這些電抗器。輸出交流電抗器補償長電纜的電容性電荷反轉電流，如果是長電機電纜，則可以限制電機端子的 dv/dt。

產品介紹：

交流輸出電抗器 產品概述：

交流輸出電抗器用于變頻器的負載側，電機電流流經這些電抗器。輸出交流電抗器補償長電纜的電容性電荷反轉電流，如果是長電機電纜，則可以限制電機端子的 dv/dt。

1、降低工頻暫態過電壓，這是利用變頻器專用出線電抗器的空載或輕負荷線路上的電容效應來實現的；

2、改善長輸電線路上的電壓分布；

3、緩解變頻器輸出端的三相不平衡現象，減輕線路上的能量損失；使輕負荷時線路中的無功功率盡可能就地平衡，防止無功功率不合理流動；

4、降低高壓母線上工頻穩態電壓，便于發電機同期并列；

5、防止發電機帶長線路可能出現的自勵磁諧振現象。

3結構特點

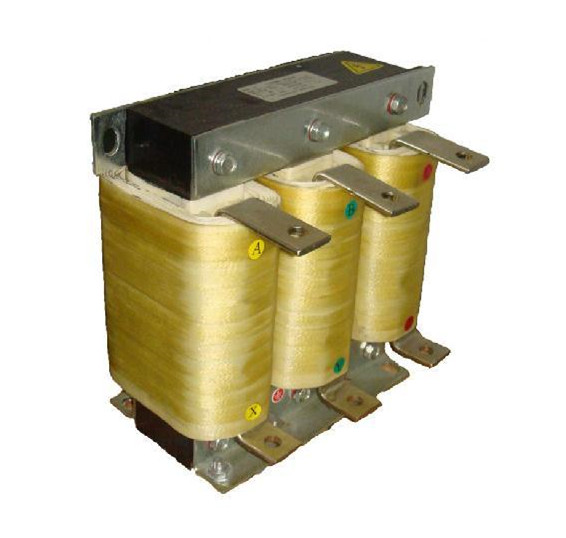

1、常見的變頻器專用出線電抗器，一般都是鐵芯干式；

2、變頻器專用出線電抗器的鐵芯，采用優質低損耗進口冷軋硅鋼片，氣隙采用環氧層壓玻璃布板作間隔，以保證變頻器專用出線電抗器氣隙在運行過程中不發生變化；

3、變頻器專用出線電抗器的線圈，采用H級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，且有極佳的美感且有較好的散熱性能；

4、變頻器專用出線電抗器的芯柱部分緊固件，采用無磁性材料，減少運行時的渦流發熱現象；

5、變頻器專用出線電抗器的外露部件，均采取了防腐蝕處理，引出端子采用鍍錫銅管端子；

6、變頻器專用出線電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。

4生產工藝

變頻器專用出線電抗器的生產工藝：先把變頻器專用進線電抗器的線圈和鐵芯組裝成一體，然后經過預烘→真空浸漆→熱烘固化這一工藝流程。

變頻器專用出線電抗器采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保變頻器專用出線電抗器在高溫下亦能安全地?zé)o噪音地運行。

5適用場合

變頻器專用出線電抗器主要應用于工業/工廠自動化控制系統中，安裝在變頻調速器與電網電源之間，用于抑制變頻調速器等產生的浪涌電壓和電流，最大限度的衰減系統中的高次諧波及畸變諧波。

交流輸出電抗器 性能特點：

鐵芯采用優質取向硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵軛緊密粘接起來，鐵芯端面采用高品質防銹漆噴涂工藝，解決了電抗器鐵芯表面生銹問題。在運行中大大減小了噪音和振動。

電抗器均采用真空浸漆工藝，經高溫?zé)岷婀袒?。線圈有良好的絕緣性能，整體機械強度高，防潮性能好。線圈采用F、H級絕緣系統，大大提高了長期運行的可靠性。溫升低，損耗小，成本低，綜合利用率高。體積小，重量輕，占用空間小，便于安裝。

交流輸出電抗器 產品介紹：

◆ 降低電機的噪音，降低渦流損耗。

◆ 降低輸入高次諧波造成的漏電流。

◆ 用于平滑濾波，降低瞬變電壓dv/dt，延長電機壽命。

◆ 保護變頻器內部的功率開關器件。

交流輸出電抗器 技術參數：

1、額定工作電壓： 380V/50Hz或660V/50Hz

2、額定工作電流：5A至1600A@40℃

3、抗電強度： 鐵芯-繞組 3500VAC/50Hz/10mA/10s無飛弧擊穿

4、絕緣電阻： 1000VDC絕緣阻值≥100MV

5、電抗器噪音：  小于65dB

6、防護等級： IP00

7、絕緣等級： F級以上

8、產品執行標準： IEC289:1987電抗器

                           GB10229-88電抗器(eqv IEC289:1987)

                           JB9644-1999半導體電氣傳動用電抗器
