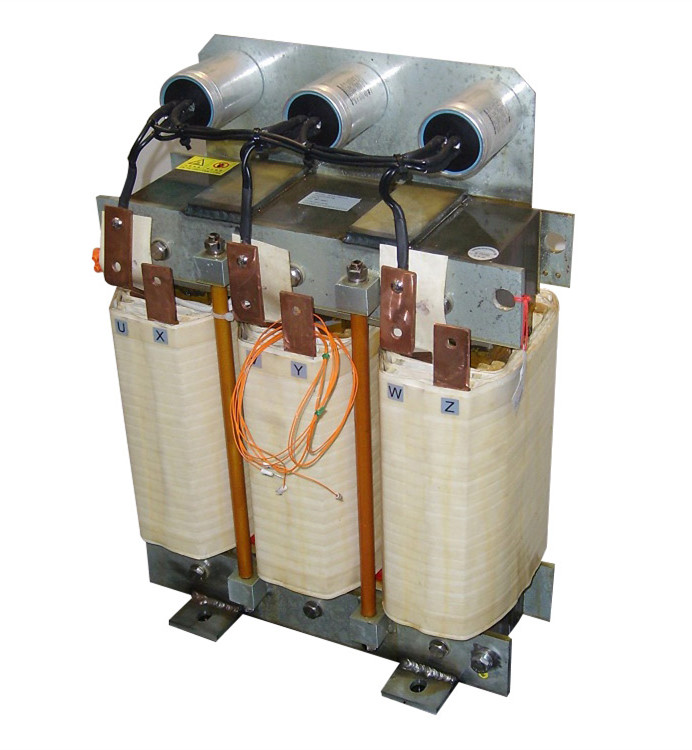

正弦波濾波器是在PWM變頻器驅動下，其開關頻率范圍在2 – 8kHz之間仍提供正弦波輸出電壓。 在變頻器驅動應用中，這種濾波器可以消除電機絕緣失效問題并通過消除與變頻器輸出波形相關的高dV/dT來減少

產品介紹：

產品概述：

正弦波濾波器是在PWM變頻器驅動下，其開關頻率范圍在2 – 8kHz之間仍提供正弦波輸出電壓。 在變頻器驅動應用中，這種濾波器可以消除電機絕緣失效問題并通過消除與變頻器輸出波形相關的高dV/dT來減少電磁干擾, 改善電機的性能和壽命，延長變頻器輸出距離，最長可達3KM。為保護電線電纜，使用正弦波濾波器可防止長引線驅動電機的過電壓?jiǎn)栴}。在其他能源應用下，比如風力發電機，逆變器將電力通過升壓變壓器還原到實用的配電系統,這種濾波器可以允許使用標準變壓器。滿載并在60Hz時給變壓器

輸入的諧波電壓畸變最大值是5%的話，那么滿載時給電機輸入的諧波電壓畸變一般就是5%

產品應用：

· 將變頻器輸出的PWM波轉換成為正弦波

· 降低電機的渦流損耗以及電機噪聲

· 減少輸出電纜上和電機中的脈沖電流，延長電機壽命

· 可在變頻器與電機間使用更長的電纜聯線

· 減小對外的輻射,在一定場合可以使用非屏蔽電纜，降低了對現場布線的要求

· 有效防止高DV/DT、過電壓、電機過熱和渦流損耗造成的電機提前損壞。

典型電路圖：

技術參數：

· 工作電壓：220VAC-690VAC

· 工作電流：15A-1500A

· 工作頻率：50/60Hz.

· 載波頻率：2K-8K

· 絕緣等級：class F,H

· 壓降：8%-12%

· 電壓諧波畸變失真THD≤5%

· 空載電流≤8%

· 使用環境：-10…+45 ℃,額定值不會降低。最高可達+55℃,

·                      在45℃以上，每升高1℃，額定電流降低2%

· 防護等級：IP00-IP22

· 最大電流：1.5×額定電流，持續60S

· 噪      音：≤65dB

· 溫      升：≤70K

· 抗電強度：鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試)

· 絕緣電阻：1000VDC絕緣阻值≥100MΩ

· 海拔高度不超過2000米

· 運行環境溫度-25℃～+45℃，相對濕度不超過90%。

· 周?chē)鸁o(wú)有害氣體，無易燃易爆物品

· 周?chē)h(huán)境應有良好的通風條件，如裝在柜內，應加裝通風設備

執行標準：

              IEC289:1987電抗器

               GB10229-88電抗器(eqvIEC289:1987)

               JB9644-1999半導體電氣傳動用電抗器
