直流平波電抗器

直流平波電抗器

直流平波電抗器用于整流器的直流側，直流電流流過這些電抗器。如果整流器連接導致直流電機的直流紋波過高，那么就必須使用這些電抗器來實現無故障的換相并降低電機損耗。在不超過額定直流電流I dn 的情況下，電

產品介紹：

產品概述：

直流平波電抗器用于整流器的直流側，直流電流流過這些電抗器。

如果整流器連接導致直流電機的直流紋波過高，那么就必須使用這些電抗器來實現無故障的換相并降低電機損耗。在不超過額定直流電流I dn 的情況下，電抗器的電感L幾乎是恒定的。

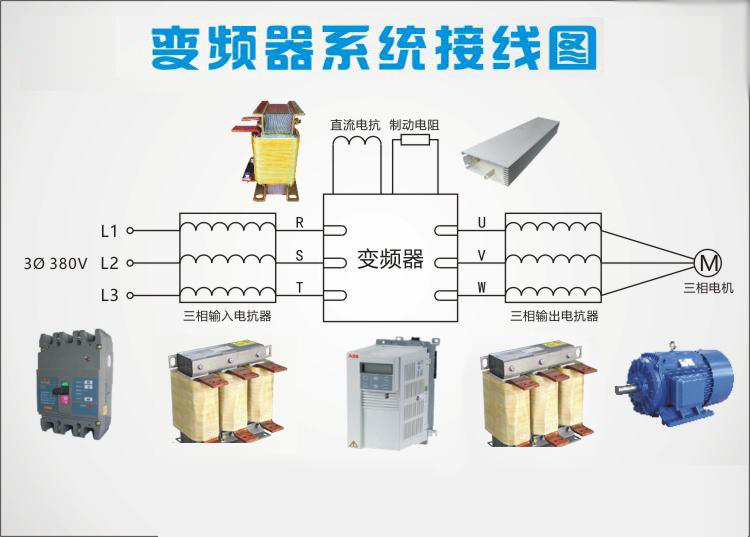

直流電抗器，又稱平波電抗器，主要用于變流器的直流側，在通用變頻器上有較多的應用。電抗器中有流過的具有交流分量的直流電流。主要用途是將疊加在直流電流上的交流分量限定在某一規定值，保持整流電流連續，減小電流脈動值，改善輸入功率因數，并可以抑制變流裝置產生的諧波。

產品概述

1.將疊加在直流電源上的交流分量限制在某一規定值，改善功率因數

2.對并聯變流器的直流側解耦，降低斷續極限，限制環流

3.整流電源平波，消除波紋

4.限制直流快速開關切斷故障電源時電流上升率

5.在電流、電壓型變頻器的中間回路作直流平波用

3性能說明

  平波電抗器

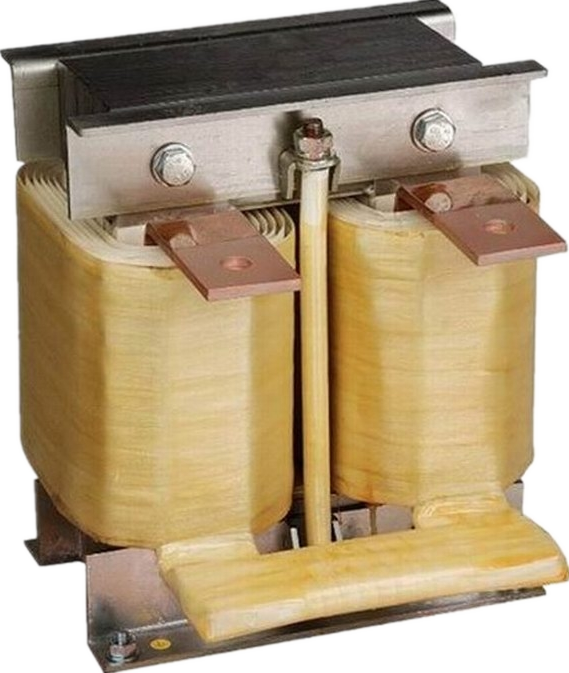

1.該直流電抗器為單相鐵芯干式結構；

2.鐵芯采用優質低損耗冷軋硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，并涂以專用粘接劑，以保證電抗氣隙在運行過程中不發生變化且無噪音；

3.線圈采用F級或H級漆包銅扁線繞制，排列緊密且均勻，外表不包絕緣層，小容量線圈采用層式結構，大容量線圈采用餅式結構，具有較好的通風散熱效果；

4.直流電抗器的線圈和鐵芯組裝成一體后經過預烘——真空浸漆——熱烘固化這一工藝流程，采用H級浸漬漆，使Satons電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能無噪音地安全運行；

5.直流電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較低的溫升；

6.外露部分均采取了防腐蝕處理，引出端子采用鍍錫銅管端子或銅排。

4技術參數

額定電壓：<3000VDC，50/60Hz

額定電流：5～1600(A)

運行和儲存：-25～+40(℃)

絕緣等級：F/H級

外殼防護等級：IPOO/IP23

環境濕度：0～98(%)不凝露

海拔高度：<1000M

直流平衡電抗器

平衡電抗器采用非晶合金的整塊Ｅ型結構作為磁芯，消除了普通鐵芯結構電抗器高頻損耗過大的不利影響。另外磁芯分為上下兩部分，改進了磁芯氣隙，減輕了原有電抗器沖壓片結構的局部過熱現象。輸出電抗器和濾波回路電抗器的有效組合，除抑制系統諧波、改善電網質量以外，在線路中還可用于三相的動態平衡，以便調節容易引起三相失調的設備。

結構特點

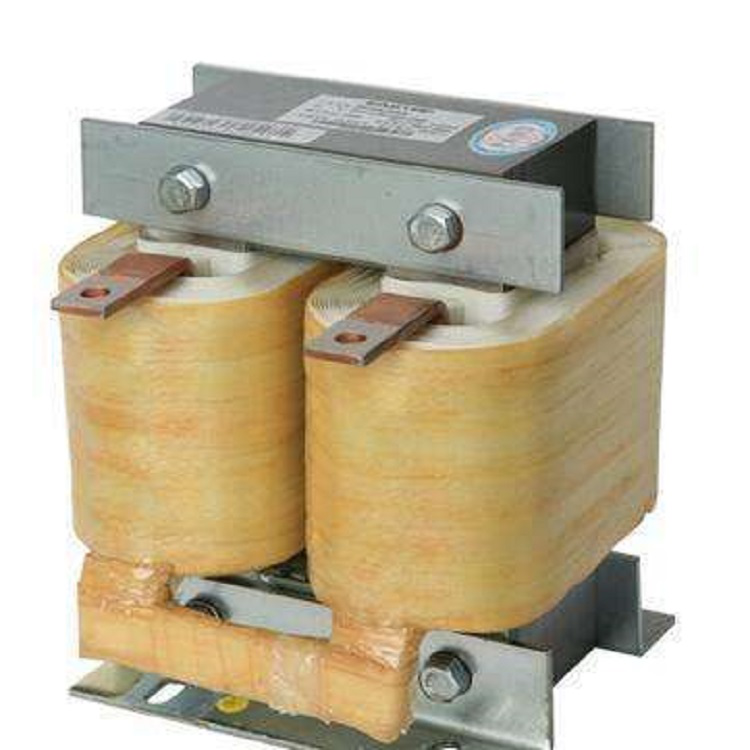

1.該電抗器為單相結構，為鐵心干式。

2.鐵心采用優質低損耗冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，并采用高溫高強粘接劑，以保證電抗氣隙在運行過程中不發生變化。

3.線圈采用無氧銅線或銅箔繞制，排列緊密，層間及外表包F級絕緣件。

4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用F級浸漬漆。使電抗器的線圈和鐵芯牢固地結合在一起，確保高溫下運行時也無噪音。

5.電抗器主磁路內的緊固件均采用無磁性材料，確保電抗器具有較低的功耗和溫升。

6.外露端子采用鍍錫銅排或電纜端子，確保接觸可靠；夾件等均作了鍍鋅或噴漆等防腐處理，確保不生銹。

2性能參數

1.可用于380V?1000V系統。

2.額定絕緣水平3kV/min。

3.電抗器各部位的溫升限值：鐵芯溫升不超過85K，線圈溫升不超過95K。

4.電抗器噪音滿足相應國際要求。

5.電抗器能在1.2倍額定電壓下長期運行。

6.耐溫等級F級。

3使用范圍

平衡電抗器適用于如電解電鍍等工業應用中經常需要低電壓大電流（例如幾十伏，幾千至幾萬安）的可調直流電源的環境場合。

直流平波電抗器性能特點：

鐵芯采用優質硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵軛緊密粘接起來，鐵芯端面采用高品質防銹漆噴涂工藝，解決了電抗器鐵芯表面生銹問題。在運行中大大減小了噪音和振動。

電抗器均采用真空浸漆工藝，經高溫?zé)岷婀袒＞€圈有良好的絕緣性能，整體機械強度高，防潮性能好

線圈采用F、H級絕緣系統，大大提高了長期運行的可靠性。

溫升低，損耗小，成本低，綜合利用率高。

體積小，重量輕，占用空間小，便于安裝。

直流平波電抗器產品作用：

1、 改善電容濾波造成的輸入電流波形畦變。

2、 減少和防止因沖擊電流造成整流橋損壞和電容過熱。

3、 提高功率因素，降低直流母線交流脈沖。

4、 限制電網電壓的瞬變。

直流平波電抗器技術參數：

1、額定工作電壓： 400V-1200V/50Hz

2、額定工作電流：3A至1500A@40℃

3、抗電強度： 鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試)

4、絕緣電阻： 1000VDC絕緣阻值≥100MV

5、電抗器噪音： 小于65dB（與電抗器水平距離點1米測試）

6、防護等級： IP00

7、絕緣等級： F級以上

8、產品執行標準： IEC289:1987電抗器GB10229-88電抗器(eqv IEC289:1987)B9644-1999半導體電氣傳動用電抗器
