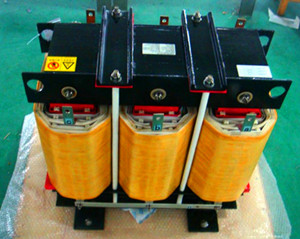

機車整流裝置用均流電抗器

均流電抗器|機車整流裝置用均流電抗器

均流電抗器主要用于硅整流裝置中解決并聯整流元件的均流問題。

均流電抗器是由繞在同一鐵芯的兩個匝數相同的線圈組成（將線圈非同名端相連接）的一種三端口器件，當兩個分支電流不同時，因鐵芯的磁耦合作用，使繞在鐵芯上的線圈感應電勢，感應電勢的產生勢圖使兩分支電流相等，從而形成動態平等。

用一個均流電抗器接在兩個并聯的元件電路中，當兩個線圈內電流相等時，鐵芯內激磁安匝相互抵消。若電流不等時，就會產生一個電勢，這個電勢恰好使電流小的元件支路電流增大，電流大的元件支路電流減小，達到均流的目的。在并聯元件較多的情況下，應采用適當數量的均流電抗器。在其相鄰支路中串聯極性相反匝數相等的線圈，當發生電流不均時，產生感應電勢，使支路間保持均流。采用均流電抗器均流的優點是損耗小，并且電感還有限制電流上升率的作用，能起到動態均流的效果。
