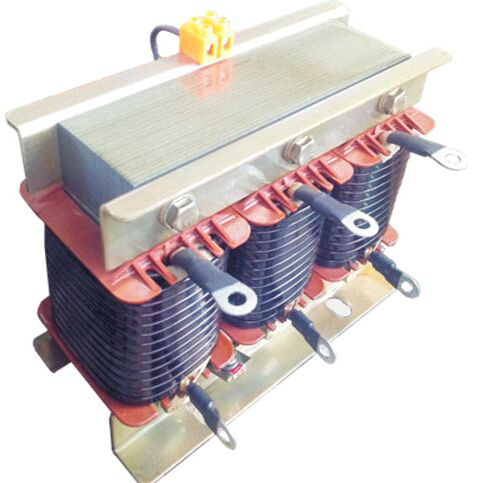

電容器用低壓串聯電抗器

串聯電抗器

串聯電抗器適用于無功補償和諧波治理系統中，串聯電抗器與電容器聯接，利用LC諧振物理特性，產生最小的阻抗或最大的阻抗，將電網中相應頻率的諧波電壓和電流進行吸收或阻斷，達到諧波濾除目的。

產品介紹：

產品概述：

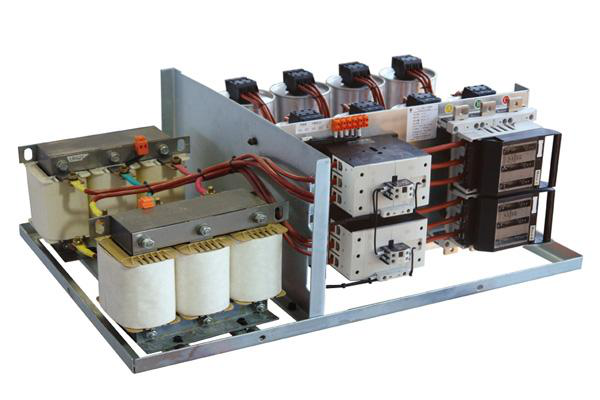

與過諧型電容器串聯組成調諧型無功功率補償設備，

保護電容器，防止諧波放大，吸收部分諧波電流，起一

定的濾波作用，串聯電抗器的選取要根據系統的諧波頻

譜，串聯電抗器必須和過諧型電容器串聯使用。

基本作用

1、降低電容器組的涌流倍數和涌流頻率，便于選擇配套設備和保護電容器。根據GB50227標準要求應將涌流限制在電容器額定電流的10倍以下，為了不發生諧波放大（諧波牽引），要求串聯電抗器的伏安特性盡量為線性。網絡諧波較小時，采用限制涌流的電抗器；電抗率在0.1%－1%左右即：可將涌流限制在額定電流的10倍以下，以減少電抗器的有功損耗，而且電抗器的體積小、占地面積小、便于安裝在電容器柜內。采用這種電抗器是即經濟，又節能。

2、串聯濾波電抗器，電抗器阻抗與電容器容抗全調諧后，組成某次諧波的交流濾波器。濾去某次高次諧波，而降低母線上該次諧波的電壓值，使線路上不存在高次諧波電流，提高電網的電壓質量。

濾波電抗器的調諧度：

XL=ωL=1/n2XC=AXC

式中A－調諧度（%）

XL－電抗值（Ω）

XC－容抗值（Ω）

n-諧波次數

L－電感值（μH）

ω----314

按上述調諧度配置電抗器，可滿足濾除各次諧波。

3、抑制諧波的電抗器，先決條件是需要清楚電網的諧波情況，查清周圍用電戶有無大型整流設備、電弧、煉鋼等能產生諧波的設備，有無性能不良好的高壓變壓器及高壓電機，盡可能實測一下電網諧波的實際量值，再根據實際諧波量來配置適當?shù)碾娍蛊?。鐵芯電抗器電抗線性度不好，有噪聲，空芯電抗器運行無噪聲，線性度好，損耗小。

標準規定空芯電抗器容量在100KVAR以下時，每伏安損耗不大于0.03W。例如：?jiǎn)闻_(tái)12000VA電抗率6%的電抗器損耗為360W，三相有功損耗為1080W，這是一個不小的數字。電網上諧波較小時，采用限流電抗器可節省電能。

4、由于設置了串聯電抗器，減少了系統向并聯電容器裝置或電容器裝置向系統提供短路電流值。

5、可減少電容器組向故障電容器組的放電電流，保護電力電容器。

6、可減少電容器組的涌流，有利于接觸器滅弧，降低操作過電壓的幅值。

7、減小了由于操作并聯電容器組引起的過電壓幅值，有利于電網的過電壓保護。

2選型原則

用電企業都有自身的特點，對設備有不同的要求，干式電抗器有噪音小、電抗器的線性度好、機械強度高、安裝簡單等特點；油浸電抗器損耗小、占地面積小、線性度不好、噪音大。因此，采用什么樣的電抗器應綜合考慮。串聯電抗器主要作用是抑制諧波、限制涌流和濾除諧波。電抗率是電抗器的主要參數，電抗器的大小直接影響它的作用。

限流電抗器電抗率在0.1-1%，而抑制諧波的電抗器電抗率在4.5%-13%，限流電抗器把涌流限制在電容器額定電流10倍以下為宜。配置限流電抗器時，應考慮線路電抗（1μH/M）。

3產品說明

1.串聯電抗器，里面通過的是交流電，它的作用是與功率因數補償電容器串聯，對穩態性諧波(5、7、11、13次)構成串聯諧振。通常有電抗率4.5～6(%)電抗器，對5次諧波通常電抗率為6%屬于高感值Satons電抗器，對3次諧波通常電抗率為12～13(%)，對2次諧波通常電抗率為26～27(%)屬甚高感值電抗器。

2.安全、難燃防火、環保無污染，可直接安裝在負荷中心。采用進口環氧樹脂，產品具有機械強度高，抗短路能力強，局部放電量低，可靠性高。損耗小、噪音低，免維護、安裝簡便、節能效果明顯。防潮性能好，能在高濕度如在熱帶地區和其他惡劣環境中運行。

4適用環境

1.海拔高度不超過2000米；

2.運行環境溫度-25～+45(℃)，相對濕度不超過90%；

3.周圍無有害氣體，無易燃易爆物品；

4.周圍環境應有良好的通風條件，如串聯電抗器裝在柜內，應加裝通風設備。

5產品特點

1.可用于400V、660V系統；

2.電抗率的種類：1%、6%、12%；

3.額定絕緣水平3KV/min；

4.電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升不超過95K；

5.電抗器噪聲不大于45dB；

6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行；

7.電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95；

8.串聯電抗器的任意兩相電抗值之差不大于±3%；

9.耐溫等級H級(180℃)以上。

6技術參數絕緣結構：干式電抗器

有無鐵心：鐵心式電抗器

繞組型式：箔繞

產品認證：CE

用 途：串聯電抗器

額定電流：10～1000(A)

系統額定電壓：0.4(KV)

7結構說明

1.鐵芯

(1)鐵芯的材料選用礦物氧化物凃覆的優質冷軋硅鋼片；

(2)鐵芯柱采用環氧樹脂真空澆注，使鐵餅間氣隙被環氧樹脂封閉在鐵芯柱表面形成一層樹脂層，有效地減少了鐵芯餅之間的震動，從而降低噪音，同時增強了鐵芯與線圈的絕緣強度；

(3)鐵芯表面封凃F級環氧樹脂采取防腐措施，避免銹蝕。

2.線圈

(1)線圈為環氧樹脂真空澆注線圈。線圈內外設環氧玻璃網格布增強，高壓串聯電抗器采用F級環氧澆注體系在真空狀態下進行澆注。該線圈不但絕緣性能好，而且機械強度高，能耐收到電流沖擊和冷卻沖擊而不開裂；

(2)環氧澆注線圈不吸水，防潮性好，局部放電量低，可在惡略環境條件下安全運行。

3.裝配

(1)鐵芯端采用優質硅鋼片段面膠，使鐵芯柱與鐵杵牢固結合在一起，大大減少了在運行時的噪音；

(2)高壓串聯電抗器使用先進的預裝配系統，檢測裝配中的裝配結果；

(3)先進的減震降噪結構系統，包括：上下夾件的強力壓緊，夾件和線圈之間設置彈性膠墊，夾件和坐墊之間設置彈性膠墊。
