SBW、DBW系列隧道電源穩壓器

一、概述

SBW、DBW系列電源穩壓器(以下簡稱穩壓器)，是我公司引進、吸收西歐及日本先進技術，同時結合我國電網實際，為穩定交流電壓而設計的，當外界供電網絡電壓波動或負載變化造成電網波動時能自動保持輸出電壓的穩定。

本系列產品與其它形式穩壓器相比較具有容量大、效率高、無波形畸變、電壓調節平穩，適用負載廣泛，能承受瞬時超載，可長期連續工作，手動、自動隨意切換，并設有過壓、欠壓、過流、相序、機械故障自動保護等裝置，以及體積小、重量輕、使用安裝方便，運行可靠特點?？蓮V泛應用于工業、農業、交通、郵電、軍事、鐵路、科研文化等領域的大型機電設備、金屬加工設備、電梯醫療器械、微機機房電腦控制設備、刺繡輕紡設備、空調廣播電視及家用電器照明等一切需要穩壓的場所。

二、使用條件

SBW、DBW系列穩壓器應在室內使用，正常使用條件為：

1．  環境溫度：-15℃～+45℃；

2．  海拔高度不超過1000m；

3．  相對溫度：≤90%；

4．  安裝場所應無嚴重影響穩壓器絕緣的氣體蒸氣化學積塵灰塵污垢及其它爆炸性和侵蝕性介質；

5．  安裝場所應無嚴重振動和顛簸；

6．  凡不符合上述規定的特殊使用條件，應由使用單位和我公司協商確定；

三、結構

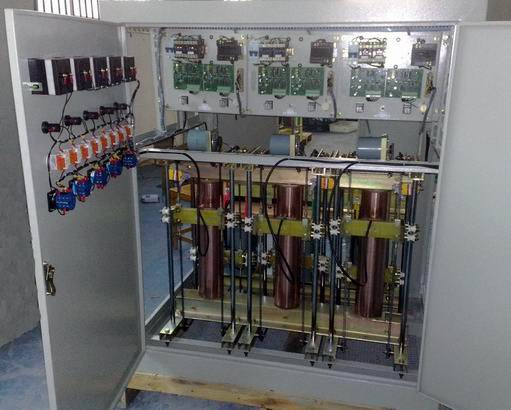

它由三相補償變壓器、三相接觸調壓器、傳動機構、電刷接觸系統、箱體和電氣控制系統組成。三相接觸調壓器柱式繞組外表面經車床打磨加工，去除絕緣層呈光滑的導電體，以便于電刷平穩接觸；傳動機構由電動機和蝸輪、蝸桿、鏈輪、鏈條組成；電刷系統結構合理可靠，以保證電刷壓力；體積小，散熱好，檢測儀表位置醒目，指示準確。

四、性能

輸入電壓：三相 304V~456V（特殊范圍可訂做）

輸出電壓：三相 380V （電壓可特定）

穩壓精度：±1-5%(可設定)

應變時間：< 1.5S

頻 率：50Hz/60Hz

效 率： >96%

波形失真：無附加波形失真

保護功能：過壓、過流、欠壓、缺相（可選 ）、相序（可選）

容 量：三相30KVA~2000KVA
