SBW-F系列補償式交流電力穩壓器

一、概述

SBW-F-100KVA三相分調式全自動補償式電力穩壓器，是SBW系列產品加以改進的穩壓器，適合三相電壓輸入不平衡的電網，當電網波動或負載電流變壓時，三相輸出能自動平衡，且保持電壓調節平穩的優點。

廣泛用于郵電，商場，電梯，醫院，學校，印刷，證券等所有需要電壓正常的場合及大，中型工礦企業車間，部分供電及重要設備和單機配套。

二、使用條件

SBW-F-100KVA穩壓器應在室內使用，正常使用條件為：

1．  環境溫度：-15℃～+45℃；

2．  海拔高度不超過1000m；

3．  相對溫度：≤90%；

4．  安裝場所應無嚴重影響穩壓器絕緣的氣體蒸氣化學積塵灰塵污垢及其它爆炸性和侵蝕性介質；

5．  安裝場所應無嚴重振動和顛簸；

6．  凡不符合上述規定的特殊使用條件，應由使用單位和我公司協商確定；

三、結構

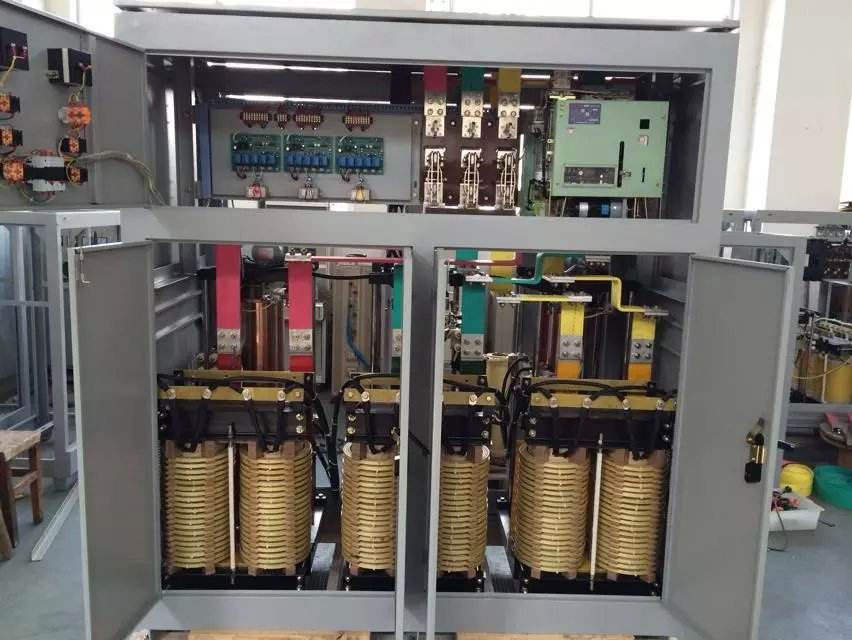

它由三相補償變壓器、三相接觸調壓器、傳動機構、電刷接觸系統、箱體和電氣控制系統組成。三相接觸調壓器柱式繞組外表面經車床打磨加工，去除絕緣層呈光滑的導電體，以便于電刷平穩接觸；傳動機構由電動機和蝸輪、蝸桿、鏈輪、鏈條組成；電刷系統結構合理可靠，以保證電刷壓力；體積小，散熱好，檢測儀表位置醒目，指示準確。

四、性能

輸入電壓：三相 304V~456V（特殊范圍可訂做）

輸出電壓：三相 380V （電壓可特定）

穩壓精度：±1-5%(可設定)

應變時間：< 1.5S

頻 率：50Hz/60Hz

效 率： >95%

波形失真：無附加波形失真

保護功能：過壓、過流、欠壓、缺相（可選 ）、相序（可選）
