三相調壓器

三相調壓器

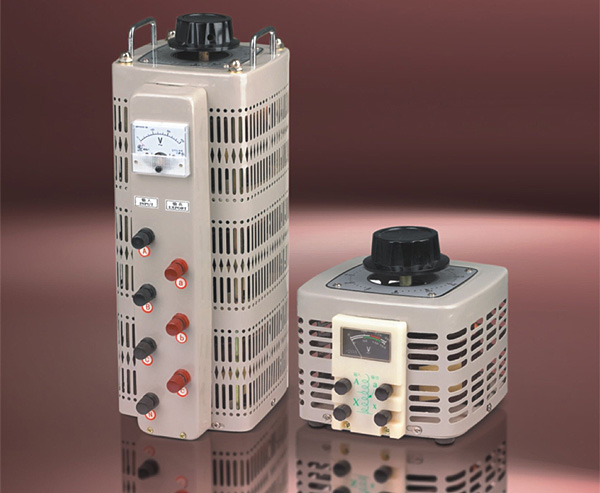

三相調壓器是一種理想的交流調壓電源提供在一定范圍內平滑無級調節的負載電壓。它具有損耗小、效率高、漏磁小等特點廣泛應用于工業、冶金機電制造、科學試驗等領域。

三相調壓器的原理及結構

1、基本原理

就是匝數比連續可調的自耦變壓器,當調壓器電刷借助于手輪主軸和刷架的作用沿線圈的磨光表面滑動時就可連續地改變?cè)褦?shù)比從而使輸出電壓平滑地從零調節到值。三相調壓器原理圖如下

2、主要結構

①單元結構單相0.2KVA、10KVA調壓器為調節器為調壓?jiǎn)卧Y(jié)構一個上端面具有一定寬度的磨光表面的線圈固定在工程的的底座上接觸組的電刷在彈簧壓力下與線圈的磨光表面緊密接觸轉動手輪帶動電刷在線圈磨光表面上滑動進行調壓單元調壓器一般為臺式外面有防護通風罩

②單相組裝結構單相大容量調壓器系由幾個相同規格的單元組裝而成各單元的電刷接觸組裝在同一個主軸上線圈輸入端并聯連接輸出端連接平衡電抗器以平衡單元間電流分布并抑制環流。

③三相組裝結構三相調壓器由三相同規格的單元同軸組裝而成。

④電刷結構3KVA及以下單元調壓器采用12塊石墨電刷和散熱良好的金屬架,4KVA及以上的單元調壓器采用兩塊銅石墨復合電刷電刷接觸組的壓板固定在線圈上端以限制其軸向位置同時通過螺釘與主軸鎖緊,當需要拆修調換主要軸或需要從調壓器底端伸出主軸時只要松開螺釘即可方便地進行。

三相調壓器的使用注意

1. 使用前請認真閱讀本說明書嚴格按要求接線使用。

2. 安裝方式壁掛式垂直安裝。接線要嚴格保證主電路電源與控制板電源的相位一致電源為上進下出。裝置過熱保護后如要再運行需排除故障后再送電運行。

3. 應安裝在工作環境溫度-10+50℃通風良好的位置。

 4. 工作環境相對濕度* 90%RH的位置。

5. 應安裝在無腐蝕性、可燃性氣體的位置,配線及維修方便的位置,不受日光直射或輻射熱源的位置

6. 在使用過程中若發生過流現象應首先檢查負載有無短路等故障。

7. 每次開機時須將手動限幅旋鈕調到最小以免出現過沖引起的過電流。

8. 使用B160、B227自然散熱方式的散熱器時若提高功率使用必須外配風扇。

三相調壓器的技術參數

1、額定電壓三相三線 380V±15% 頻率  50Hz。

2、力矩電機接線方式三角形或星形接法。

3、八種輸出電壓范圍  力矩電機調壓從40V到340V/360V/380V/390V   阻性負載調壓從20V到300V/325V/350V/375V。

4、輸出檢測電平0V到5V輸出阻抗5K .

5、調壓控制電平0V到5V輸入阻抗20K .調壓電位器阻值為1k至10K均可

6、從0V到380V緩增電壓保護時間1秒。

7、工作環境  溫度-30℃~60℃溫度高于65℃控制器停機  溫度高于50℃散熱風扇工作低于46℃散熱風扇停轉;

  8、體積  YTL-50K140mm(H)* 170mm(W)* 170(D).  YTL-100K240mm(H)* 170mm(W)* 170(D).

三相調壓器的特點及應用

 三相調壓器具有波形不失真、體積小、重量輕、效率高、能可靠地運行等特點可廣泛用于工業、冶金、、機電制造、輕工業、科學實驗、公用設施、家用電器中以達到調壓、控溫、調光、功率控制等目的
